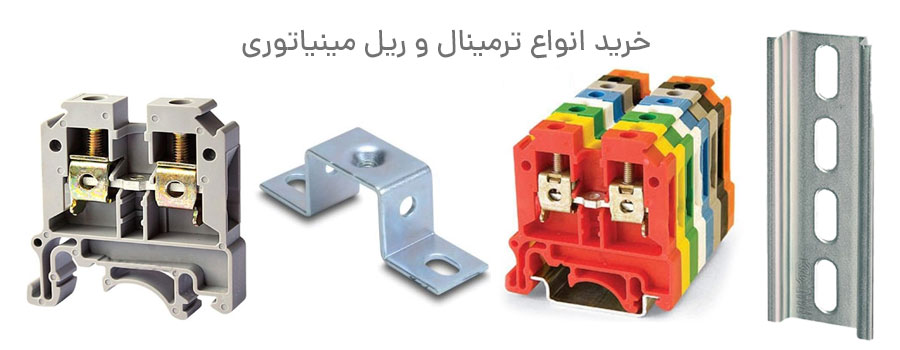

برق‌کشی ساختمان یکی از مهم‌ترین مراحل ساخت یک ساختمان است که تجهیزات زیادی هم در آن مورداستفاده قرار می‌گیرند. ترمینال و ریل مینیاتوری هم جزئی از این تجهیزات هستند که در طراحی تابلو برق کاربرد دارند. تابلوهای برق از تغییر جریان برق جلوگیری می‌کنند و نمی‌گذارند لوازم برقی بسوزند و یا دچار برق‌گرفتگی شوید.

تابلوهای برق از تجهیزات و قطعات زیادی تشکیل می‌شوند و هدف ریل مینیاتوری این است که این اجزا را ثابت در جای خودشان نگه دارد. ترمینال‌ها هم می‌توانند دو یا چند سیم را به هم به‌صورت کاملاً ایمن وصل کنند. در تابلوهای برق بیشتر از ترمینال‌ها بیشتر استفاده می‌شود.

در ادامه انواع ترمینال و ریل مینیاتوری را به شما معرفی می‌کنیم و نکات مهم در هنگام خرید این تجهیزات را به شما می­گوییم.

معرفی ریل مینیاتوری

ریل مینیاتوری یا ریل تابلویی در تابلوهای برق مورداستفاده قرار می‌گیرد و به همین دلیل به این نام معروف شده است.

در تابلوهای برق یک سری تجهیزات مانند رله، فیوز، کنتاکتور و ... قرار دارند. ریل‌های مینیاتوری می‌توانند این اجزا را به‌صورت ثابت در جای خود نگهدارند. ریل‌ها دارای سوراخ هستند و به‌وسیله همین سوراخ‌ها روی تابلوی برق نصب می‌شوند. ریل‌های مینیاتوری انواع مختلفی دارند که هرکدام برای مورد خاصی استفاده می‌شوند. در ادامه انواع ریل مینیاتوری را به شما معرفی می‌کنیم.

انواع ریل مینیاتوری

ریل‌های مینیاتوری بر اساس کاربرد و شکل سوراخ‌هایی که دارند به دو دسته کلی تقسیم می‌شوند. انواع ریل مینیاتوری عبارت‌اند از:

• ریل C شکل؛
• ریل U شکل.

ریل C شکل

ریل‌های مینیاتوری C شکل برای تایمرها، رله‌ها، فیوزها، کنتاکتورها و ... کاربرد دارند. این ریل‌ها در جنس‌های مختلفی مانند فولاد، آلومینیوم و حتی پلاستیک تولید می‌شوند و دو مدل دارند. مدلی که عمق آن کم و 1 سانتی‌متر است و مدلی که عمق آن زیاد و 2 سانتی‌متر است.

هرکدام از این ریل‌های مینیاتوری کاربرد خاصی دارند و در موارد خاصی هم از آن‌ها استفاده می‌شود. شما باید نیاز خود را بدانید تا بتوانید ریل مینیاتوری مناسب را خریداری کنید.

ریل U شکل

ریل‌های مینیاتوری U شکل بیشتر برای نصب ترمینال‌ها مورداستفاده قرار می‌گیرند. البته این روزها کمتر از این ریل‌ها استفاده می‌شود، اما در قدیم کاربرد زیادی داشتند.

ریل‌های مینیاتوری U شکل در دو نوع سوراخ‌دار و بدون سوراخ تولید می‌شوند. ریل‌های سوراخ‌دار به‌وسیله پیچ نصب می‌شوند، اما ریل‌های بدون سوراخ را باید به‌وسیله جوش دادن نصب کرد.

ریل‌های یو شکل در جنس‌های مختلف فولاد گالوانیزه، آلومینیوم، پلاستیک و ... تولید می‌شوند و دو رنگ سفید و نقره‌ای (ورشو) از آن‌ها در بازار موجود است.

معرفی ترمینال برق و کانکتور

ترمینال که به آن کانکتور هم گفته می‌شود، برای اتصال دو یا چند سیم به هم در تابلوی برق مورداستفاده قرار می‌گیرد. این روش سیم‌ها را به‌صورت محکم و کاملاً ایمن در کنار هم نگه می‌دارد تا جریان برق از طریق سیم‌ها انتقال پیدا کند.

البته روش‌های دیگری هم برای اتصال سیم‌ها وجود دارد که مثلاً می‌توان به استفاده از چسب برق اشاره کرد، اما این روش اصلاً ایمن نیست و ممکن است اتصال بین سیم‌ها به‌راحتی قطع شود.

ترمینال‌ها بیشتر در طراحی و اجرای تابلو برق‌های مختلف مورداستفاده قرار می‌گیرند و در انواع مختلفی هم تولید می‌شوند. در ادامه انواع ترمینال را به همراه کاربردشان به شما معرفی می‌کنیم.

انواع ترمینال

ترمینال‌ها بر اساس کاربردشان به چند دسته مختلف تقسیم می‌شوند. هرکدام از این ترمینال‌ها کاربرد خاص خود را دارند و در جایی مخصوص از آن‌ها استفاده می‌شود. انواع ترمینال عبارت‌اند از:

• ترمینال ریلی؛
• ترمینال ریلی درپوش دار؛
• ترمینال ارت؛
• ترمینال فشاری؛
• ترمینال چندطبقه؛
• ترمینال فیوز دار؛
• ترمینال شاخه‌ای.

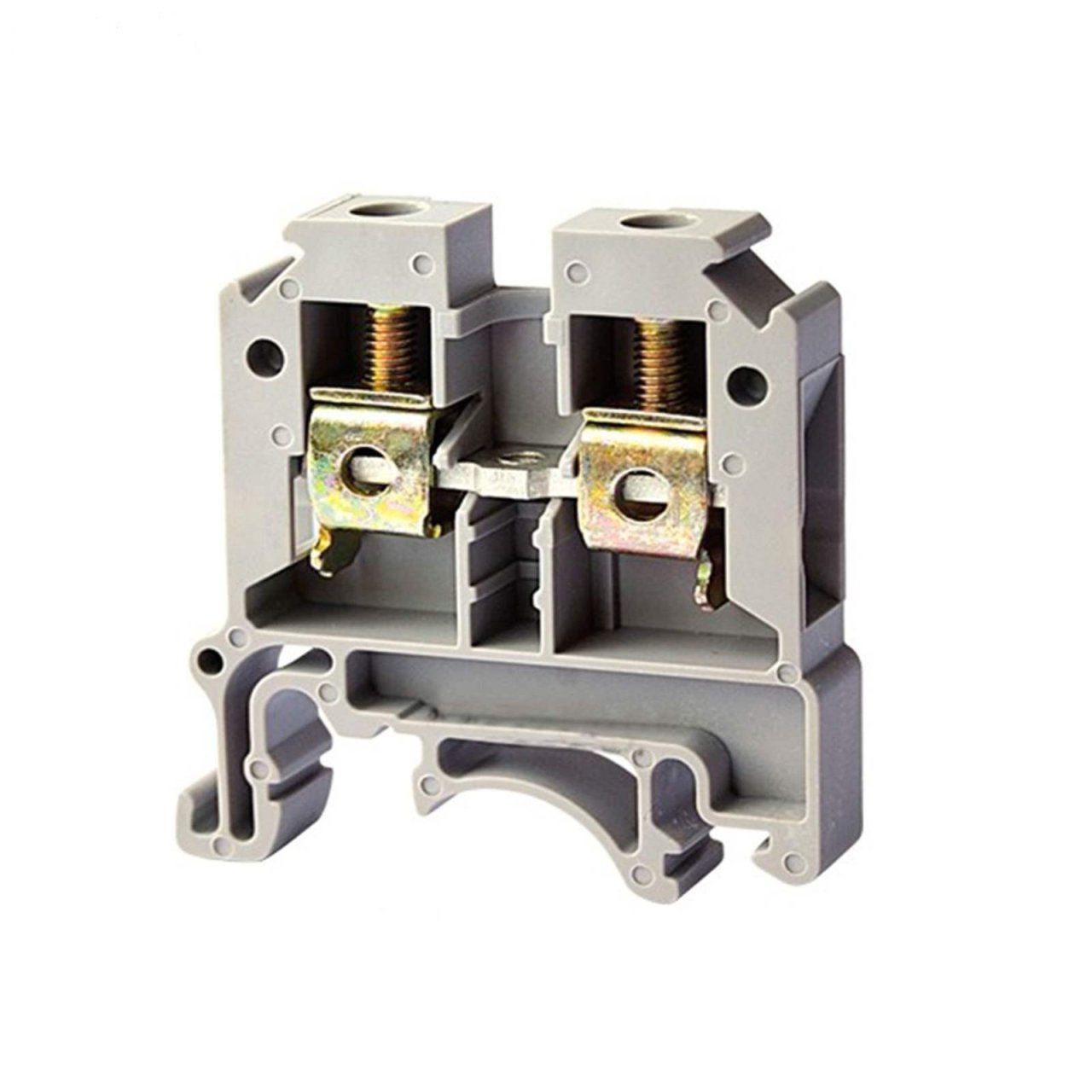

ترمینال ریلی

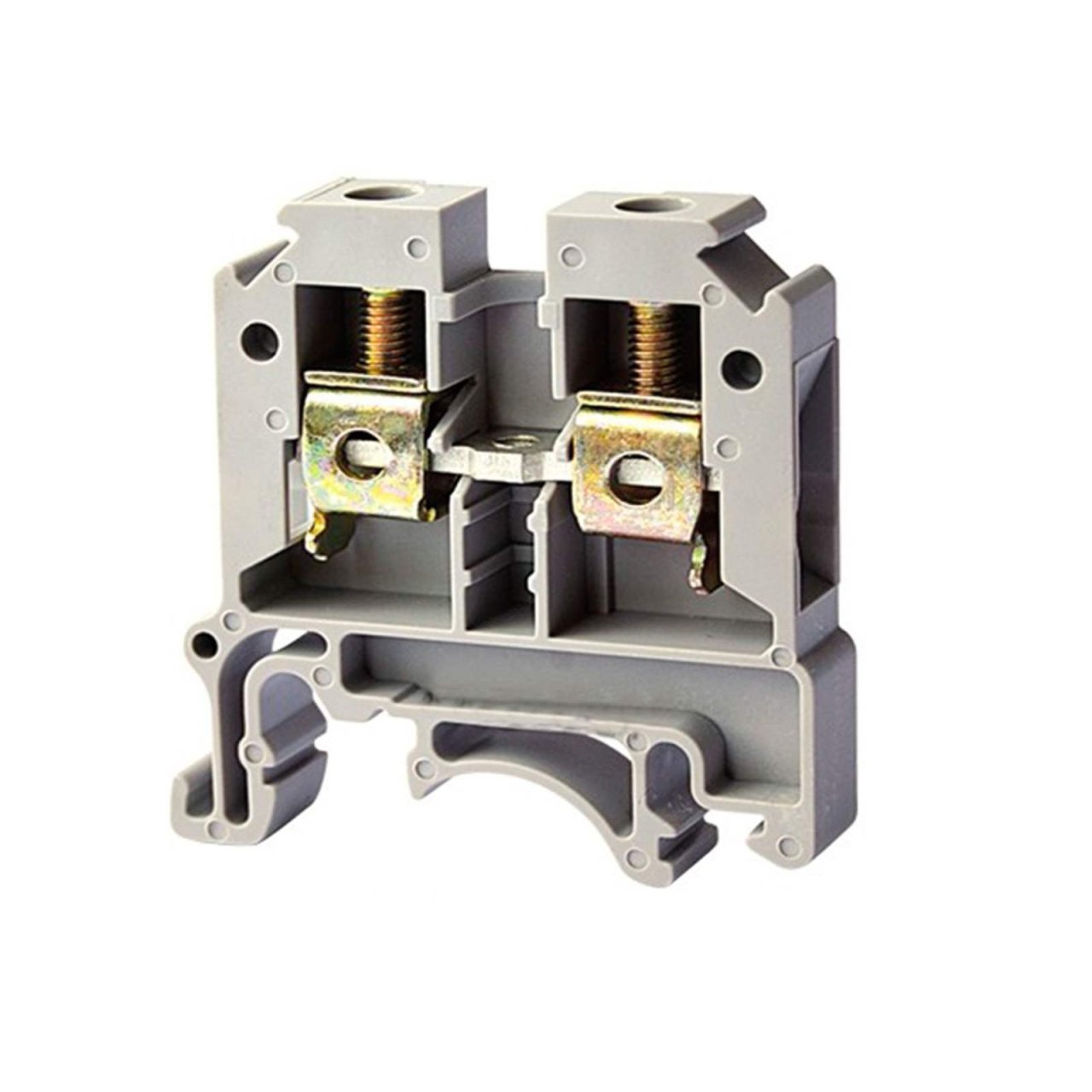

ترمینال ریلی پرکاربردترین نوع ترمینال است که در تابلوهای برق و جاهای دیگر از
آن استفاده می‌شود. ترمینال­های ریلی به‌صورت کشویی در کنار هم قرار می‌گیرند و به‌راحتی می‌توان تعداد آن‌ها را در تابلوی برق افزایش و یا کاهش داد.

این ترمینال‌ها قیمت ارزان‌تری دارند و معمولاً هم از جنس پلاستیک تولید می‌شوند. هر قسمتی که سیم‌ها در آن وارد می‌شوند هم یک پیچ دارد که بعد از قرار دادن سیم‌ها درون سوراخ باید پیچ را محکم کنید.

ترمینال ریلی درپوش دار

ترمینال ریلی درپوش دار هم مانند ترمینال ریلی ساده است. تنها تفاوت این دو در درپوش پلاستیکی است که روی ترمینال قرار می‌گیرد. این نوع ترمینال از نوع قبلی کمی گران‌تر است، زیرا مقاومت و ایمنی بیشتری به دلیل وجود درپوش روی آن دارد.

ترمینال ارت

ترمینال ارت بیشتر در تابلو برق صنعتی مورداستفاده قرار می‌گیرند. این ترمینال‌ها سیم‌ها را به هم متصل می‌کنند و یک قطعه فلزی از جنس مس هم دارند که باعث اتصال ترمینال به ریل مینیاتوری می‌شود.

همین اتصال باعث می‌شود که هیچ‌گونه مشکلی در مورد اتصال به زمین در این نوع تابلوهای برق ایجاد نشود و مشکلی هم برای دستگاه‌های صنعتی به وجود نیاید. البته باید بگوییم که این ترمینال‌ها از سایر ترمینال­های برقی گران‌تر هستند.

ترمینال فشاری

ترمینال‌های فشاری بسیار ارزان و کاربردی هستند و سیم‌ها به‌راحتی در این ترمینال‌ها به هم متصل می‌شوند. سیم‌ها را درون سوراخ قرار می‌دهید و با یک فشار، ترمینال محکم شده و سیم‌ها به هم متصل می‌شوند.

ترمینال چندطبقه

در ترمینال‌های چندطبقه دو یا چند ترمینال روی هم قرار می‌گیرند و ساختمانی چندطبقه را ایجاد می‌کنند. در اتصال این ترمینال‌ها به هم نوع ترمینال مهم نیست و می‌توان ترکیبی از ترمینال‌های معمولی و فشاری را روی‌ هم قرار داد.

ترمینال فیوز دار

ترمینال‌های فیوز دار یک فیوز قطع و وصل دارند. زمانی که جریان عبوری از سیم‌ها درون این ترمینال تغییر کند، فیوز می‌پرد و جریان برق قطع می‌شود. این نوع ترمینال بسیار کاربردی است و از آسیب رسیدن به دستگاه‌های برقی جلوگیری می‌کند.

ترمینال شاخه‌ای

ترمینال‌های شاخه‌ای به‌صورت شاخه‌ای در کنار هم قرا می‌گیرند. زمان‌هایی که تعداد سیم‌ها خیلی زیاد است از این نوع ترمینال استفاده می‌شود. این ترمینال‌ها معمولاً 12 شاخه دارند و جنس آن‌ها هم از PVC یا پلی‌اتیلن است.

راهنمای خرید ترمینال تابلویی و ریل مینیاتوری تابلو برق

از مهم‌ترین اجزا در طراحی و راه‌اندازی یک تابلو برق خانگی یا صنعتی ترمینال‌ها و ریل‌های مینیاتوری هستند. این تجهیزات خیلی گران و پیچیده نیستند، اما برای راه‌اندازی یک تابلو برق ضروری در نظر گرفته می‌شوند. هم ریل‌های مینیاتوری و هم ترمینال‌ها انواع مختلفی دارند که باید با توجه به کاربردشان آن‌ها را درست انتخاب کنید. در ادامه نکاتی را برای شما بیان می‌کنیم که هنگام خرید ریل و ترمینال باید آن‌ها را در نظر بگیرید.

سایز

مهم‌ترین نکته در مورد خرید ترمینال‌ها سایز آن‌ها است. سایز ترمینال‌ها به تعداد و اندازه سیم‌ها بستگی دارد. سوراخ‌هایی که روی ترمینال قرار دارد محل اتصال سیم‌ها است و هر چه تعداد سیم‌ها بیشتر باشد باید ترمینال بزرگ‌تری بخرید. سایز ترمینال‌ها با اعدادی مثل 4، 5.2، 6، 10 و ... نشان داده می‌شود که باید در هنگام خرید به آن‌ها توجه داشته باشید.

استاندارد

در خرید ترمینال و ریل مینیاتوری باید به استاندارد بودن آن‌ها توجه کنید. این تجهیزات در تابلوهای برق استفاده می‌شوند و در صورت استاندارد نبودن می‌توانند به تمام تجهیزات برقی و سیم‌کشی برق آسیب برسانند. بنابراین، بهتر است خرید خود را از فروشگاه‌های معتبر انجام دهید تا جنس تقلبی به شما ندهند. برای خرید ترمینال و ریل مینیاتوری فروشگاه آنلاین اسمارت شو را به شما معرفی می‌کنیم. این فروشگاه تمام تجهیزات الکتریکی را با ضمانت در اختیار شما قرار می‌دهد.

قیمت

ترمینال‌ها معمولاً از جنس پلاستیک تولید می‌شوند، اما قیمت آن‌ها با توجه به کاربردشان باهم متفاوت است. مثلاً ترمینال‌های فیوز دار و ارت از بقیه ترمینال‌ها گران‌تر هستند.

ریل‌های مینیاتوری هم در متراژها و ضخامت‌های مختلف تولید می‌شوند و جنس آن‌ها هم باهم متفاوت است. مثلاً ریل‌های فولادی و آلومینیومی از ریل‌های پلاستیکی گران‌تر هستند.

کلام پایانی

ریل و ترمینال برق دو مورد از مهم‌ترین تجهیزات در طراحی تابلوهای برق هستند. تابلوها چه صنعتی باشند و چه خانگی به ترمینال و ریل مینیاتوری نیاز دارند تا تجهیزات تشکیل‌دهنده آن‌ها را محکم در کنار هم نگهدارند و سیم‌ها را به هم متصل کنند. برندهایی مانند رعد، برنا الکترونیک، پارسا، ایران فیوز و ... ریل و ترمینال تولید می‌کنند.

برای خرید ریل مینیاتوری و ترمینال می‌توانید به فروشگاه اینترنتی اسمارت شو مراجعه کنید. این فروشگاه ریل و ترمینال‌های باکیفیتی دارد و تمام آن‌ها را با ضمانت به شما ارائه می‌دهد.
