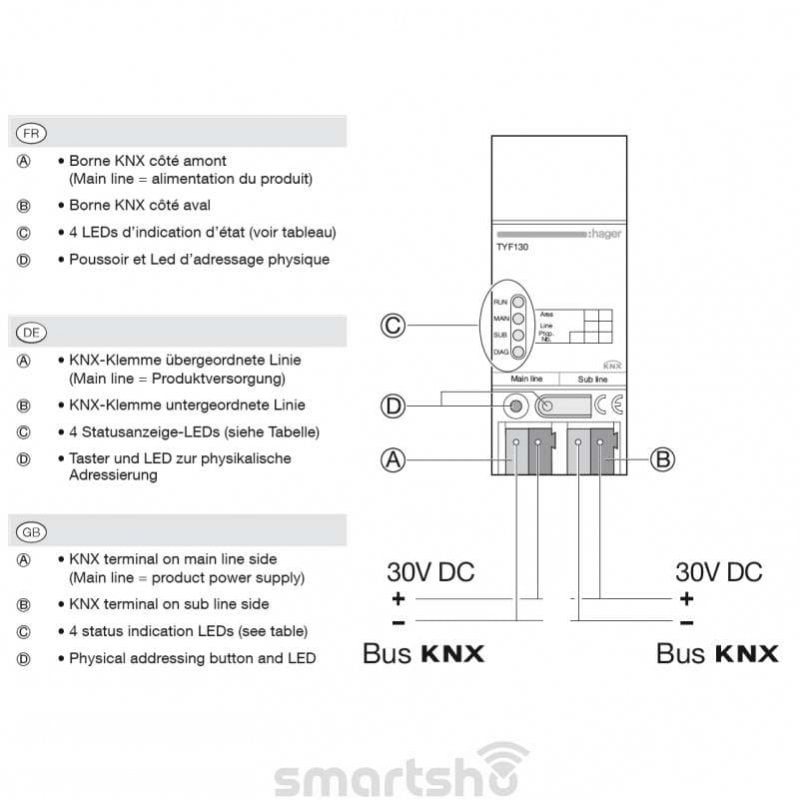

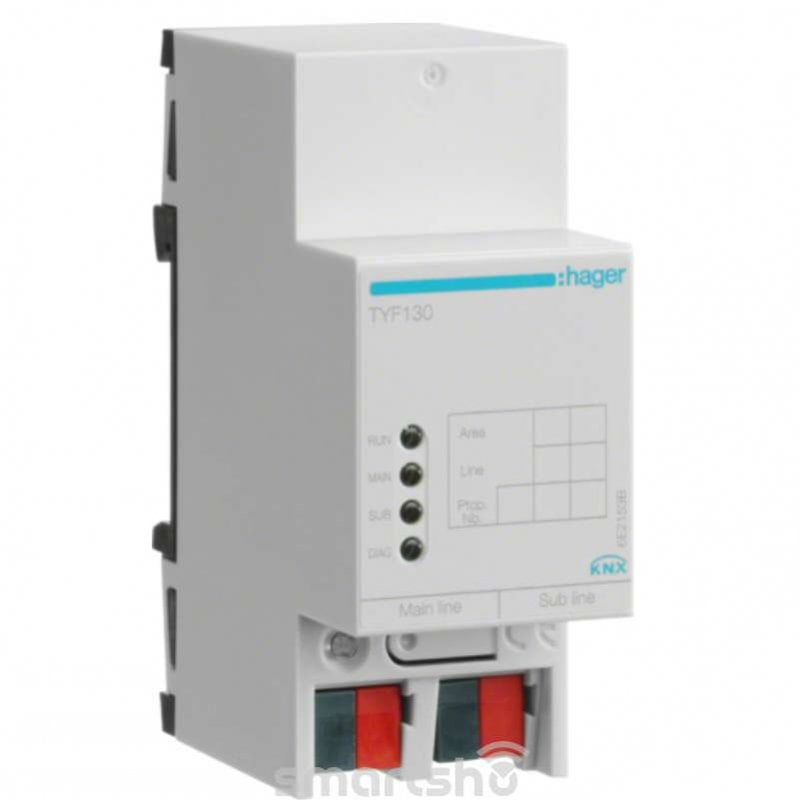

معرفی باس کاپلر Hager کد TYF130
از طریق نرم افزار ETS میتوان دستگاه را به صورت کاپلر خط (Line) یا ناحیه (Area) و یا توسعه دهنده یک خط (Repeater) تنظیم کرد.
عملکرد به عنوان کاپلر خط یا ناحیه: به منظور اتصال نرم افزاری (با اعمال فیلترینگ) و ایزوله کردن الکتریکی سیستم KNX به یک خط (Line) یا ناحیه (Area) جدید می باید از این دستگاه استفاده کرد.
در این حالت می توان با تنظیم یک جدول فیلتر (Filter Table) بر روی دستگاه انتقال و دریافت سیگنال (Group Address) بین دو خط یا ناحیه را مدیریت کرد.
عملکرد به عنوان توسعه دهنده: به منظور افزایش دستگاه های KNX یک خط تا نهایت 3 زیر خط دیگر که در هر خط امکان اتصال نهایت 64 دستگاه KNX وجود دارد (یعنی نصب حداکثر 256 دستگاه در یک خط)
برای اطلاع از نحوه عملکرد و چگونگی توسعه سیستم KNX لازم است به اطلاعات فنی در خصوص توپولوژی سیستم KNX مراجعه گردد.
نحوه ارتباط
استاندارد KNX
ابعاد
81x36x62 میلی متر (معادل 2 عدد فیوز مینیاتوری)
مورد استفاده
لاین کاپلر و Repeater باس KNX
قابلیت برنامه ریزی
دارد؛ از طریق نرم افزار ETS
